【濾波器】電源線濾波器的濾波電路級數與截止頻率、濾波效果之間的關系
發布日期:2019-12-25
點擊次數:453
電子設計師中普遍存在一種誤解，這就是認為電源線濾波器的濾波電路級數越多，濾波效果越好。因此，當電磁兼容試驗沒有通過時，他們會在電源線上再串聯上一個濾波器。有時，串聯一個濾波器后能夠改善濾波效果；但有時電磁超標的情況并沒有得到改善。
大家需要了解一個濾波器的常識，這就是濾波器的級數僅影響濾波器的過渡帶的陡度，也就是從通帶到阻帶的頻率范圍，不會影響濾波器的截止頻率。
濾波器的截止頻率是由濾波電路中器件的參數決定的，L、C的數值越大，截止頻率越低。

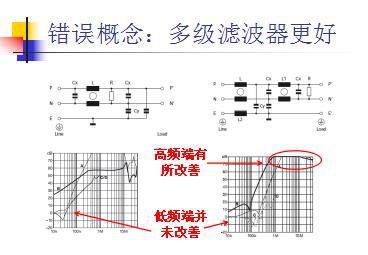

為了理解上面關于濾波器截止頻率的解釋，請大家看圖示。
右邊的濾波電路雖然級數多，但是低頻濾波性能并不好。左邊的濾波電路比右邊的濾波電路在低頻具有更好的效果，這是因為左邊電路的截止頻率更低。
但是，右邊電路的高頻特性優于左邊電路。因此，多級濾波電路有利于提高高頻特性。
