石英晶體諧振器（簡稱“晶振”）是利用石英晶體（Sio2）的壓電效應而制成的頻率元件，為電路提供參考時鐘基準（時基）或者頻率基準（基頻），廣泛用于各類電了產品，是電路中必不可少的元器件。晶振一般可分為有源晶振和無源晶體，它們之間有什么區別，又有哪些優缺點呢？

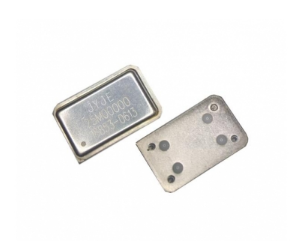

有源晶振則叫做oscillator（振蕩器）是最少擁有最少4個腳的的產品，四個腳的用途是：一腳懸空，二腳接地，三腳接輸出，四腳接電壓，電壓也有分為以下幾種，1.8V-2.5V-3V-3.3V-3.8V-5V等電壓，振蕩器內部本身除了有加工過的壓電石英晶片外，還有有源振蕩器IC，以及電阻兩顆，電容兩顆，有些會有一顆三級穩壓管等原件，插件的外觀體積比較大，但是隨著現在的科技發展，有源晶振體積也從最初的超大體積長20mm，寬11mm，到現在的2.0mm長，寬1.6mm的小尺寸。

2.有源晶振和無源晶體的優缺點無源晶體是一種無極性元件，晶體內部本身只有經過加工的單一石英晶片，英文單詞叫做（Quartz crystal）需要借助設計的電路才能產生振蕩信號，插件的一般常規都是二個腳，當然也會有三個腳的，中間那個腳一般用來接地，當然隨著科技的發展，后來有了四個腳的普通貼片諧振器，四個腳其實只要二個腳才是真正通電工作的，剩余兩個腳一個是懸空，一個是可以用來接地(可接可不接)。

無源晶體相對于晶振而言，高精度、高頻率穩定性、可靠性；優良的耐環境特性，可達工業級溫度；滿足無鉛焊接的回流溫度曲線要求還比較綠色環保。缺陷是信號質量較差，通常需要精確匹配外圍電路（用于信號匹配的電容、電感、電阻等），更換不同頻率的晶體時周邊配置電路需要做相應的調整。建議采用精度較高的石英晶體，盡可能不要采用精度低的陶瓷警惕。相對于無源晶體，有源晶振的缺陷是其信號電平是固定的，需要選擇好合適輸出電平，靈活性較差，而且價格高。對于時序要求敏感的應用，有源的晶振好，因?yàn)榭梢赃x用比較精密的晶振，甚至是高檔的溫度補償晶振。

無源晶振兩個管腳可以任意。有源晶振根據封裝不同，管教排列不同（打點的為“1腳”，逆時鐘看）

關于有源晶振和無源晶體就介紹到這里了，可以根據不同的需求選擇適合的有源晶振或者無源晶體。想要了解更多可以關注晶友嘉，后期會不斷更新的！
